Монтаж
Гарантия на ворота действует только при условии монтажа изделия сотрудниками официального представителя ГК «АЛЮТЕХ».
После того, как ваши ворота установлены, следует выполнить их приемку. Это позволит застраховать себя от неприятных сюрпризов впоследствии.
Ваши действия и критерии оценки должны быть следующими:
- Тщательно осмотрите ворота - на поверхности полотна не должно быть видимых повреждений (царапин, вмятин, сколов).
- Попросите монтажников продемонстрировать работоспособность ворот - ворота должны двигаться плавно и тихо, без заклинивания и рывков как при ручном, так и при автоматическом управлении. Работоспособность ворот проверьте пятикратным выполнением цикла «подъем-опускание» полотна.
- Проверьте сбалансированность ворот - поднимите ворота примерно на половину высоты проема и отпустите. Ворота должны остаться в том же положении. Если ворота автоматизированы – предварительно разблокируйте их (переведите в ручное управление).
- Несильно надавите на верхнюю, а затем на нижнюю панель с наружной стороны ворот. Убедитесь, что между полотном и проемом не образовались зазоры.
- Проверьте, удалена ли с панелей защитная пленка. Если нет, то сделать это нужно не позднее 7 дней после монтажа ворот.
Если будут выявлены указанные выше недостатки, то монтажная бригада обязана их устранить. - Получите от представителя монтажной бригады документы на ворота: руководство по эксплуатации, паспорт изделия с отметкой даты монтажа и печатью организации-установщика.

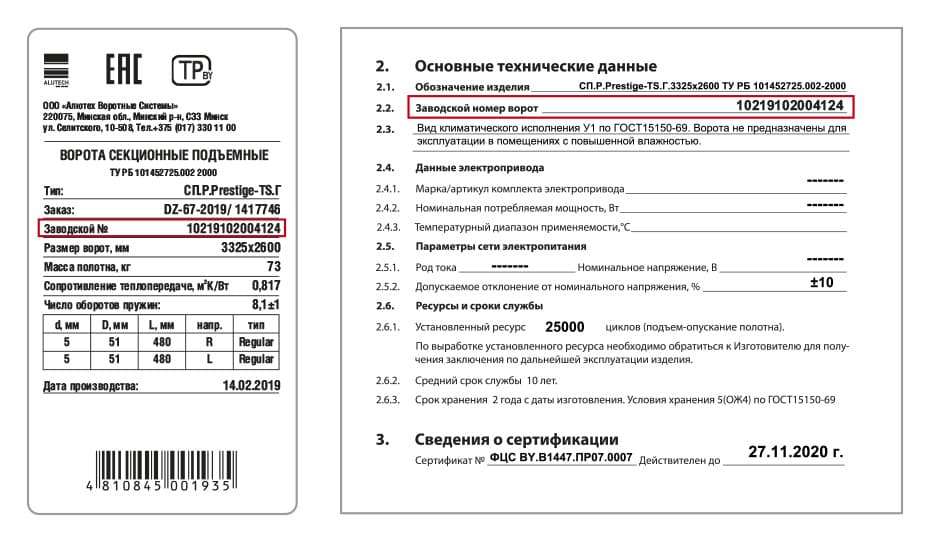

- Сверьте номер ворот в паспорте с номером на табличке изделия (обычно расположена с внутренней стороны ворот на второй или третьей панели снизу).
Монтаж роллетной системы должен осуществляться квалифицированными специалистами.
В процессе приема-передачи сотрудник организации, осуществляющей монтаж, убеждается в годности и безопасности передаваемого изделия, проводит демонстрацию работы и объясняет правила эксплуатации.
Порядок передачи роллет заказчику
Специалист должен осмотреть элементы монтируемого изделия и, согласно критериям годности, убедиться в годности изделия к эксплуатации.
Операции по контролю годности могут выполняться как в процессе монтажа, так и непосредственно перед проверкой работоспособности роллет.
| ЭЛЕМЕНТ | КРИТЕРИЙ ГОДНОСТИ |
|---|---|
| Внешний вид |
|
| Крепление к проему |
|
| Крепежные изделия |
|
Помимо вышеперечисленного, специалист убеждается в годности следующих элементов и узлов роллетной системы:
Шины направляющие и профиль концевой; вал; замки боковые; подшипниковые узлы; капсула; кольца дистанционные; подвес полотна; ригеля и замок ригельный; подвижные каретки; электродвигатель; электропроводка и системы безопасности; встроенная АМС (при наличии)
Работоспособность роллет проверяется двукратным циклом «подъема-опускания». В процессе проверки специалист производит контроль годности следующих элементов:
| ЭЛЕМЕНТ | КРИТЕРИЙ ГОДНОСТИ |
|---|---|
|
Полотно |
|
|
Направляющие полотна |
|
|
Подшипниковые узлы (суппорты) |
|
|
Ручной привод (кроме ПИМ) |
|
|
Пружинно-инерционный механизм (ПИМ) |
|
|
Электродвигатель |
|
|
Электропроводка |
|
|
Защитные устройства и прочая автоматика |
|
Также специалист убеждается в годности следующих элементов (при их наличии):
- Подвижная каретка
- Система блокировки аварийного открывания
После проверки работоспособности роллет необходимо ограничить доступ третьих лиц к крепежным элементам, в шинах направляющих устанавливаются заглушки.
Далее:
- Заказчику демонстрируется работоспособность роллет и систем безопасности.

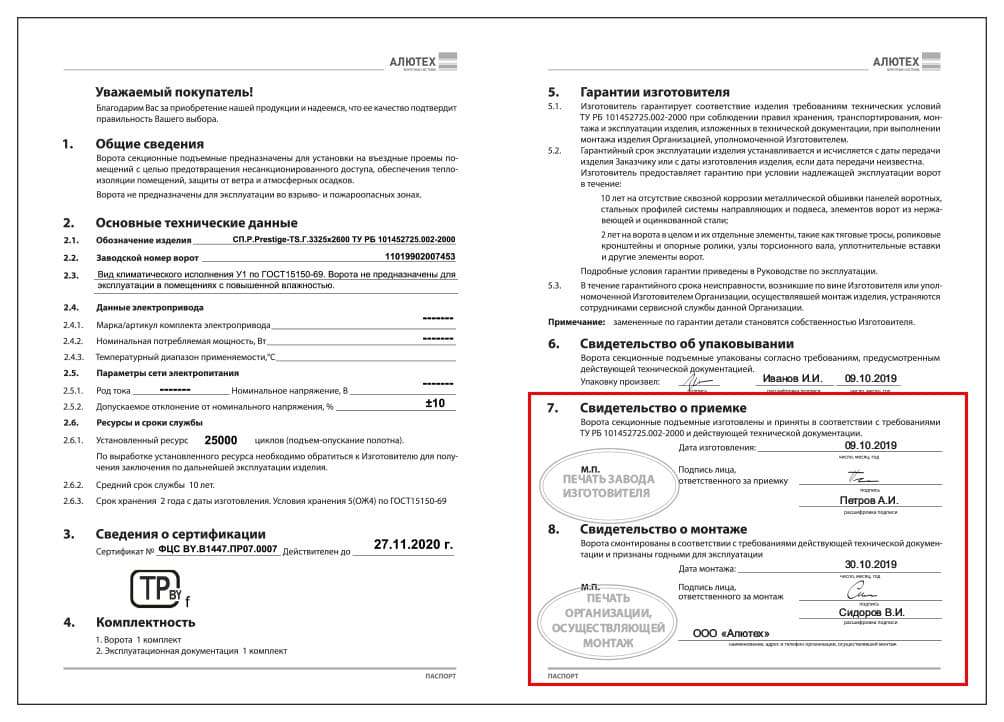

- Заполненный паспорт изделия передается заказчику.
- Заказчик обучается управлению роллетами и правилам их безопасной эксплуатации.
Профессиональный монтаж и грамотная прием-передача изделия позволят получить максимально позитивный опыт эксплуатации роллетной системы.

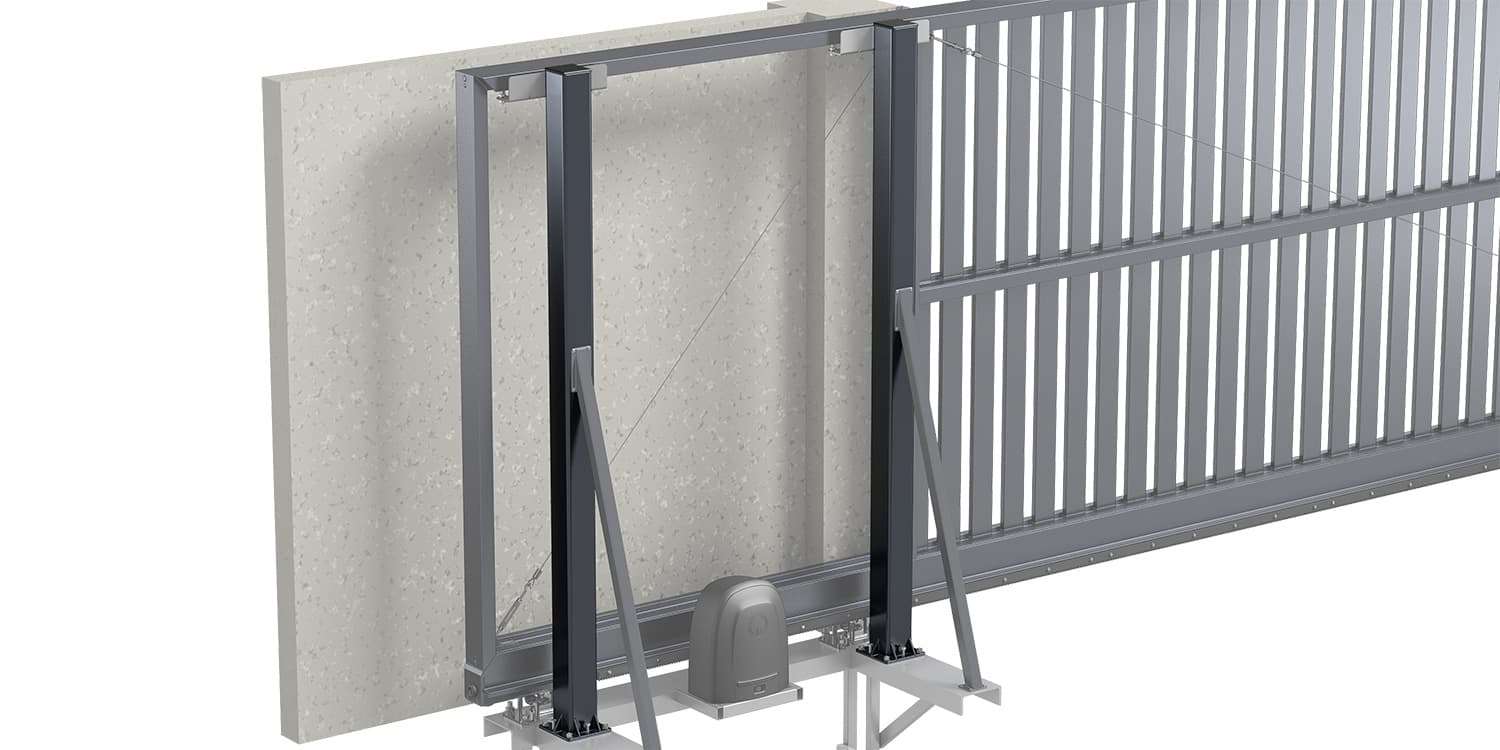

Этапы монтажа откатных ворот:

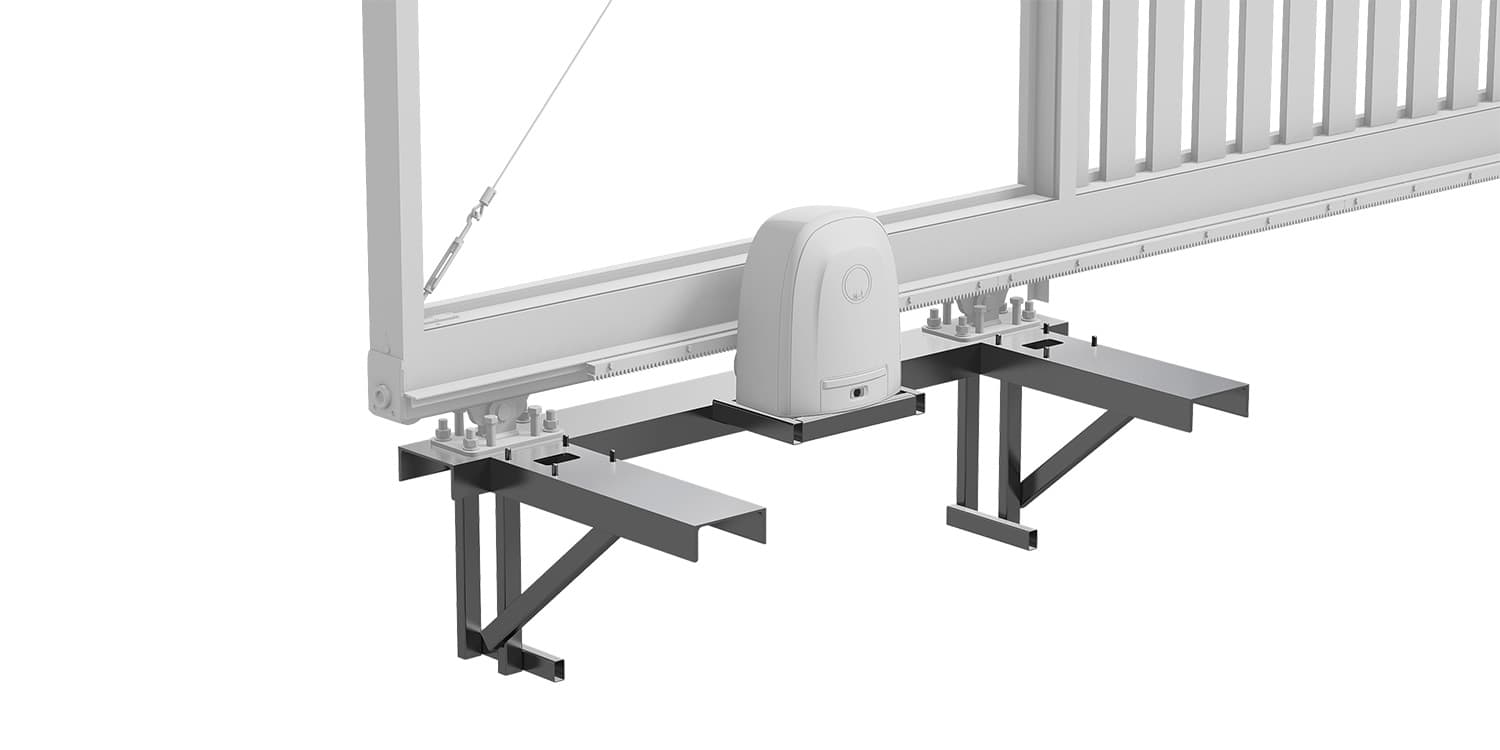

| 1. Установка опорной рамы |
|

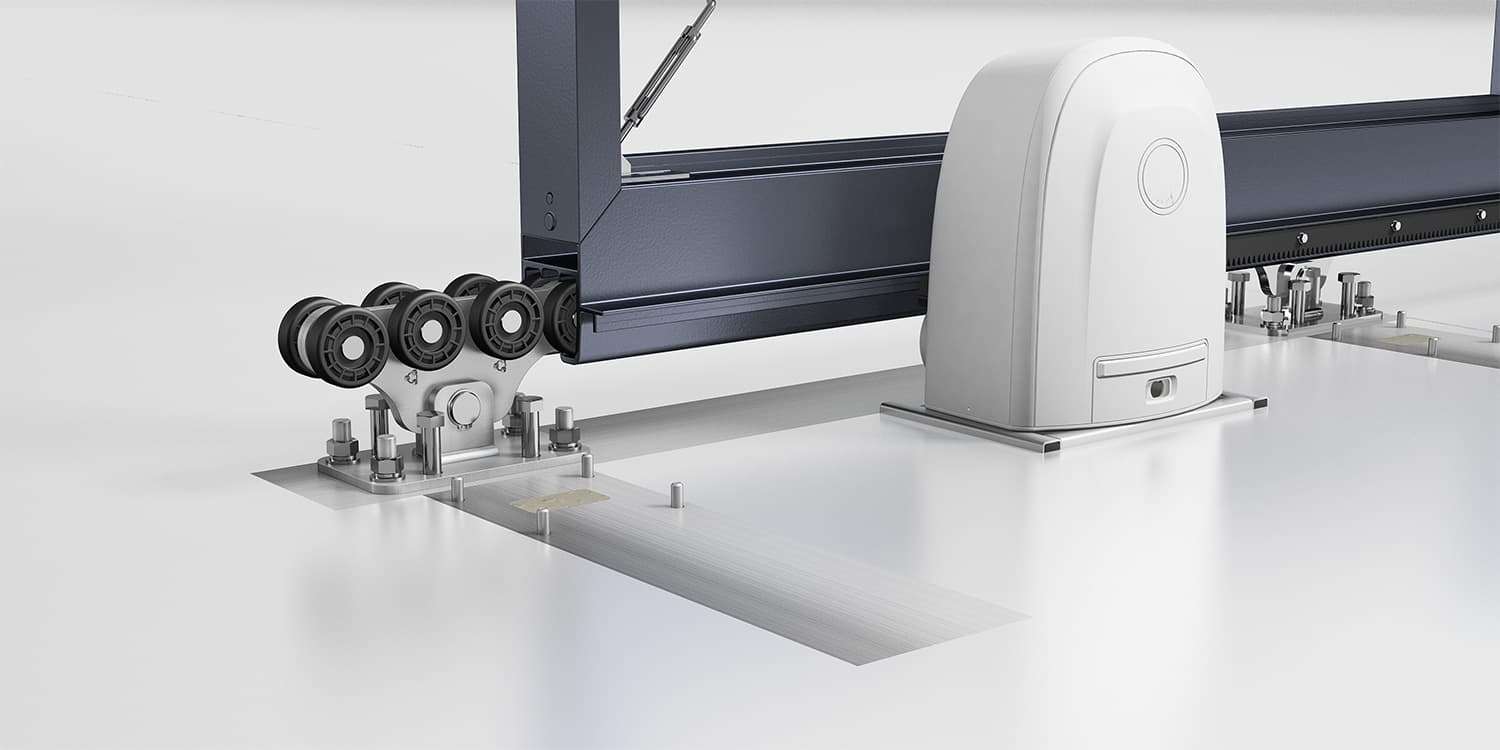

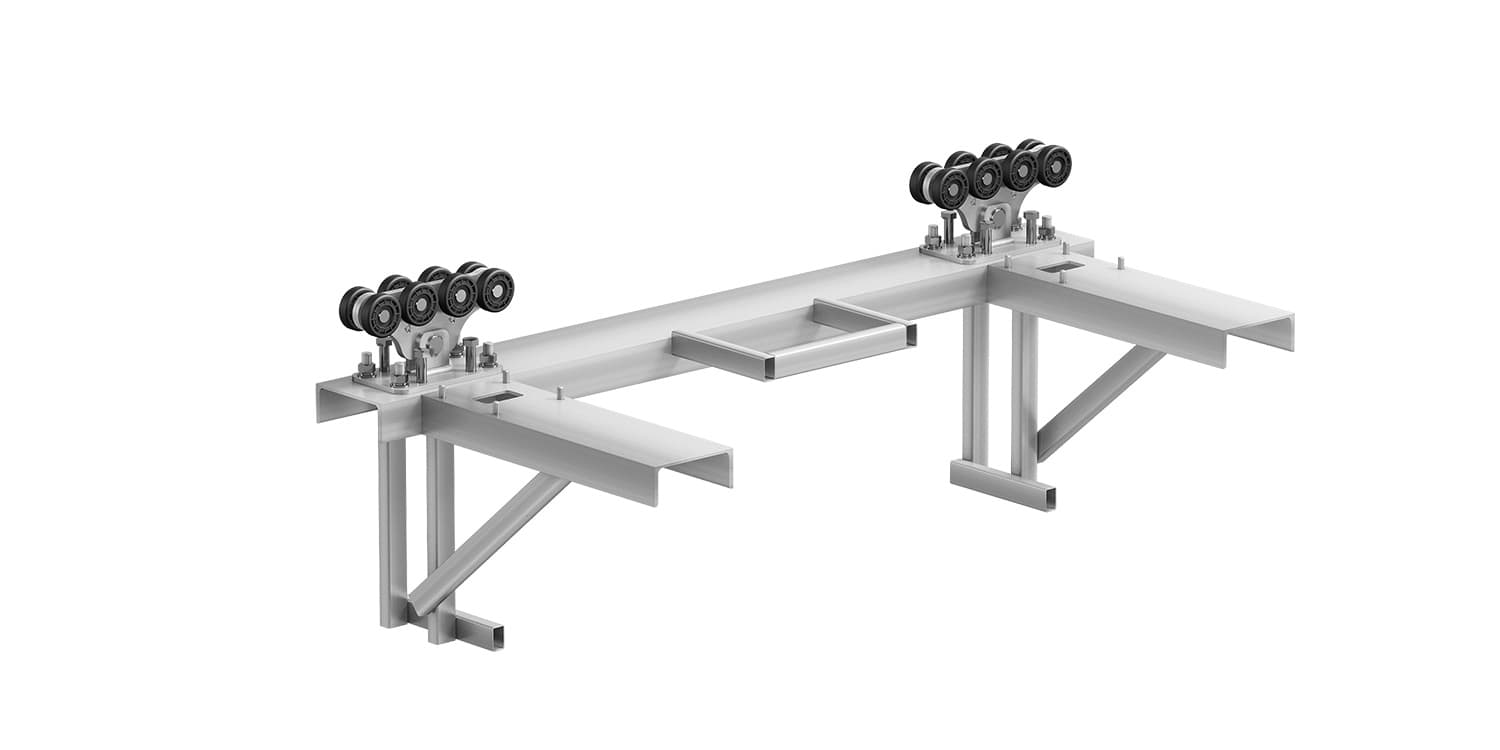

| 2. Установка роликовых опор |
|
| 3. Установка створки ворот на опорную раму |
 * Расстояние между каретками роликовых опор 1,2 м |
| 4. Установка удерживающих столбов |
 * Рекомендуется установка 2-х столбов при ширине проема свыше 3,5 м |

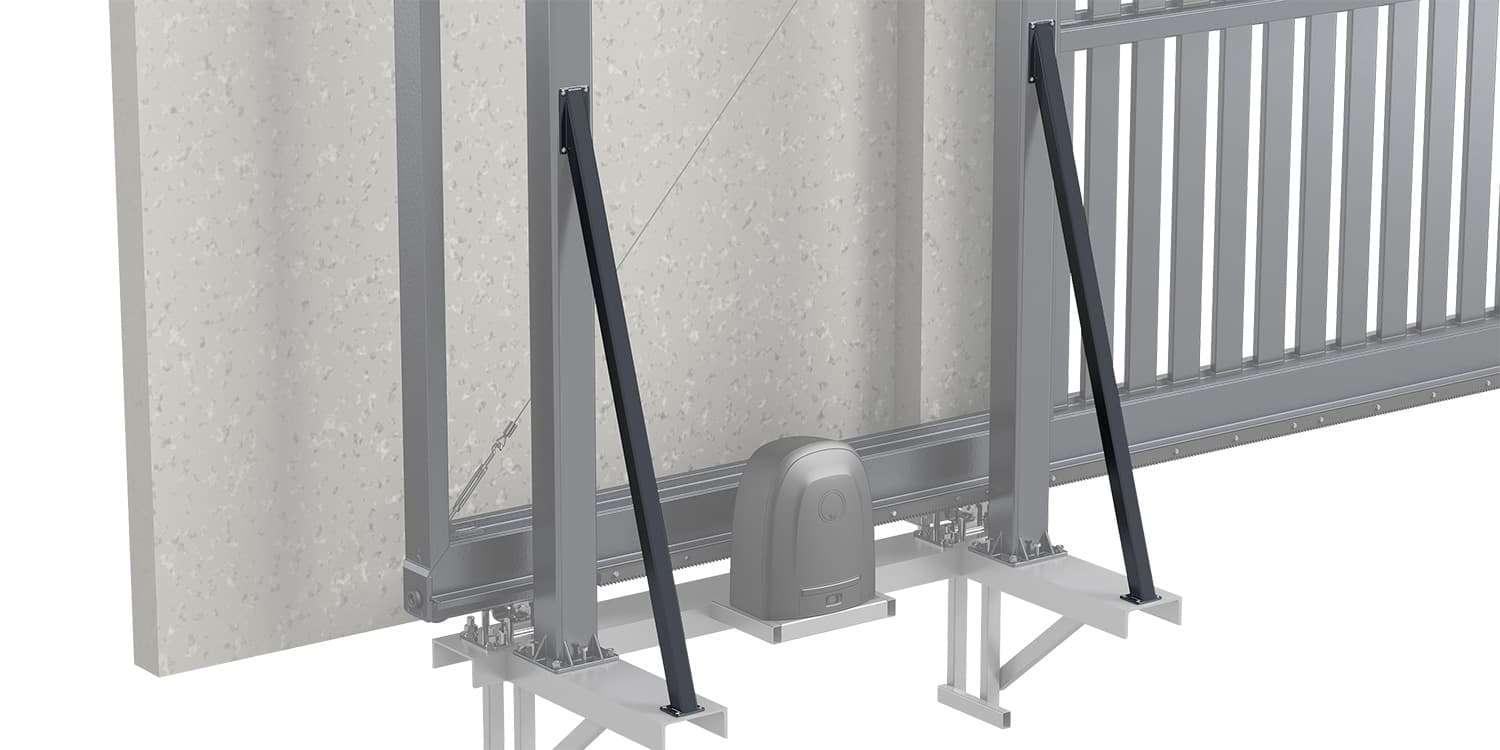

| 5. Установка раскосов |
 * Рекомендуется при высоте ворот более 1,9 м |
| 6. Установка притвора |
|

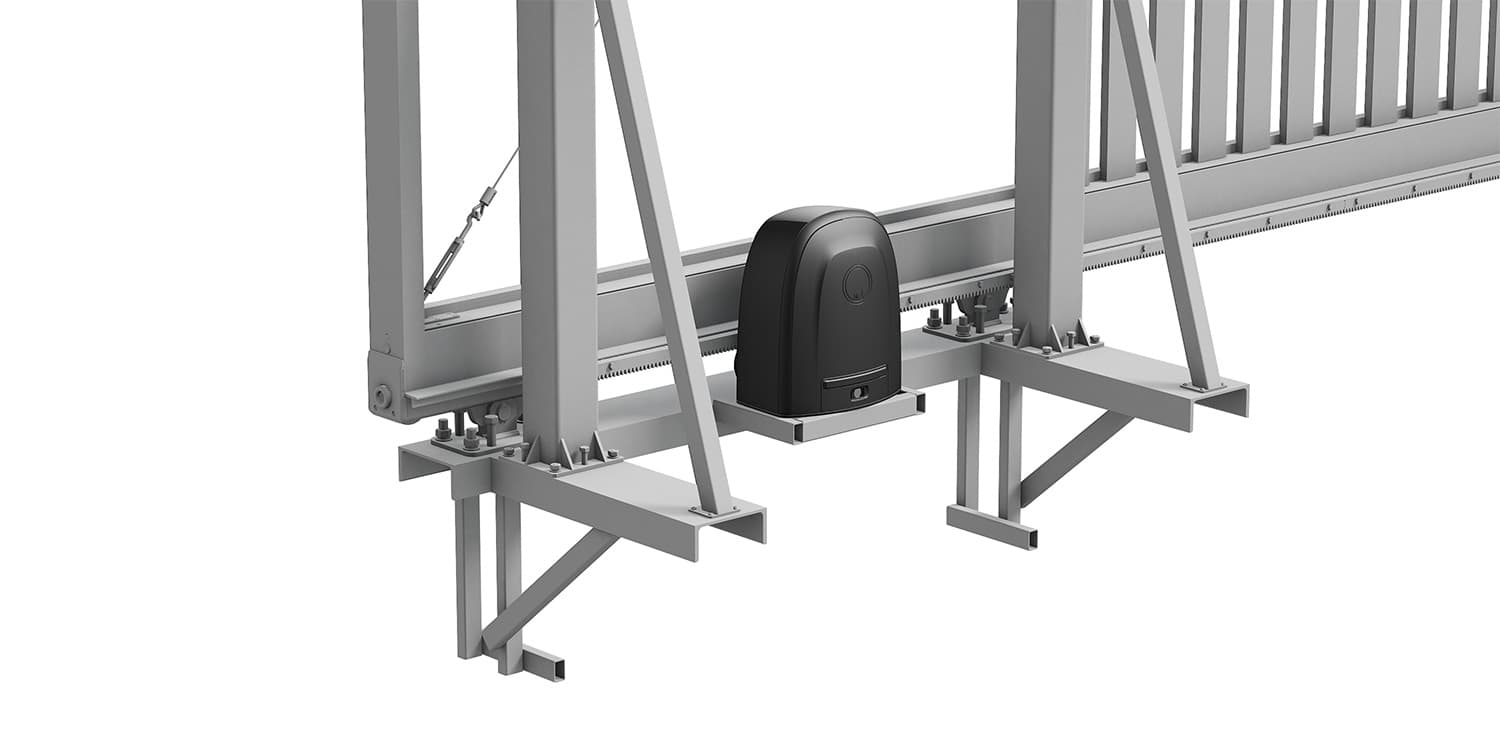

| 7. Установка привода |
|
*Подробная инструкция по монтажу.
Этапы монтажа распашных ворот:

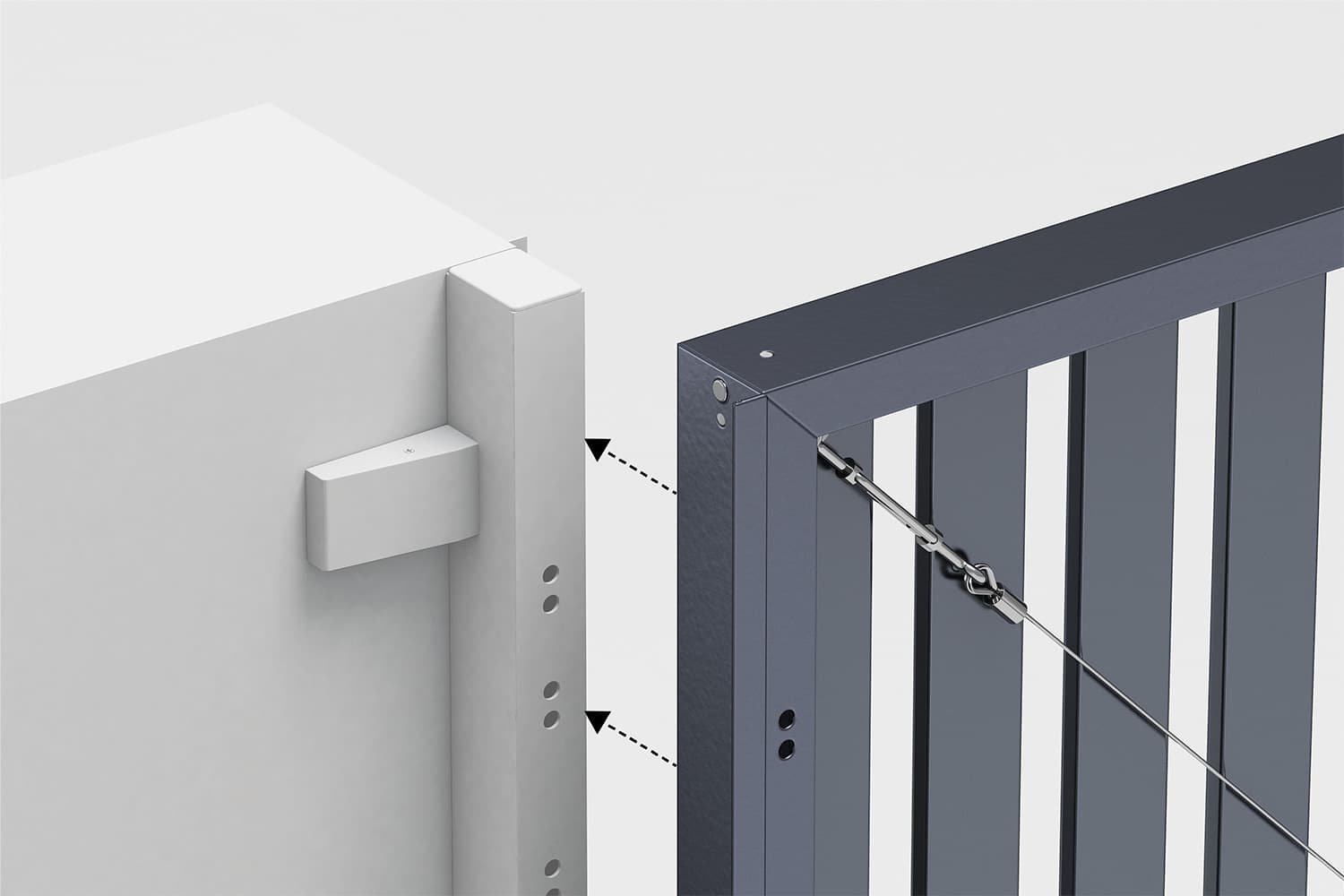

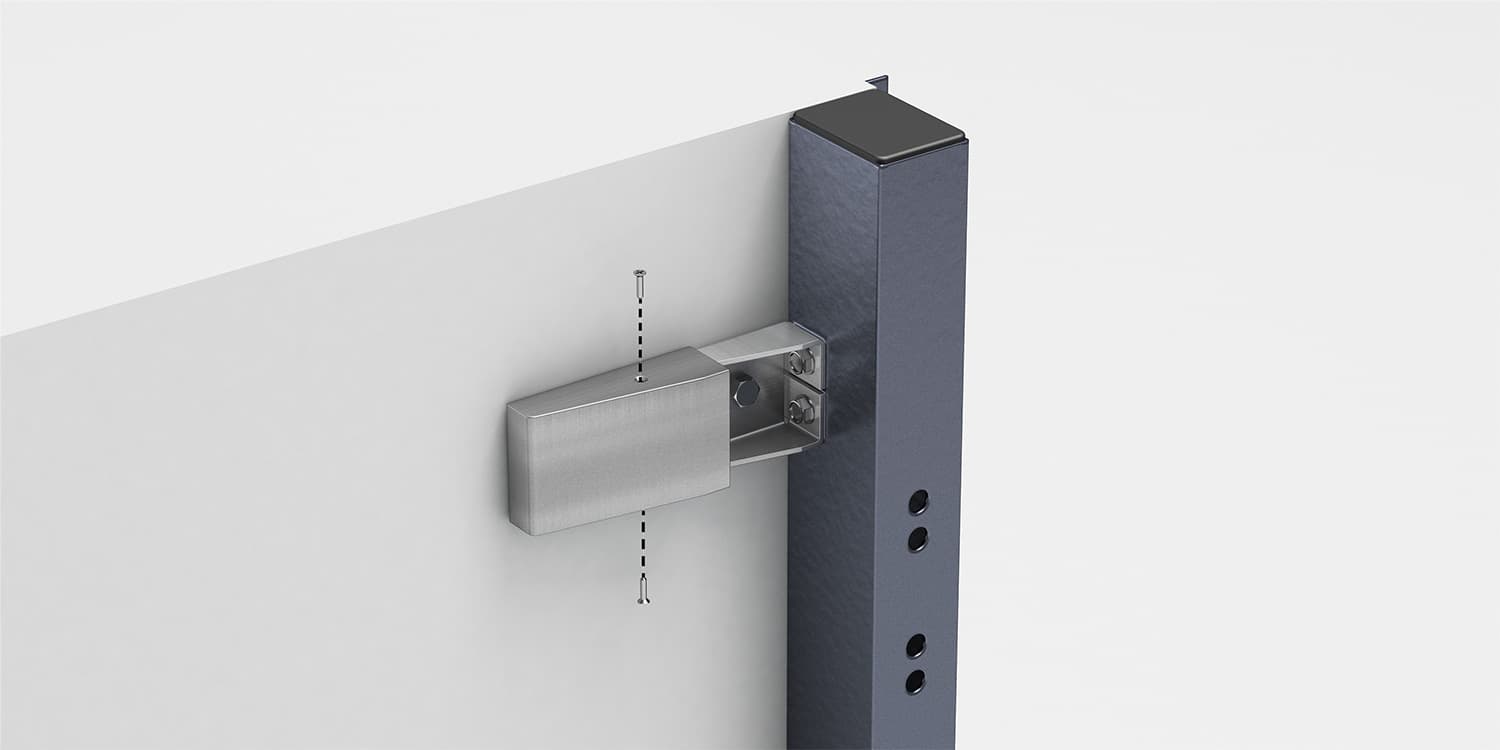

| 1. Установка столбов створки |
 |

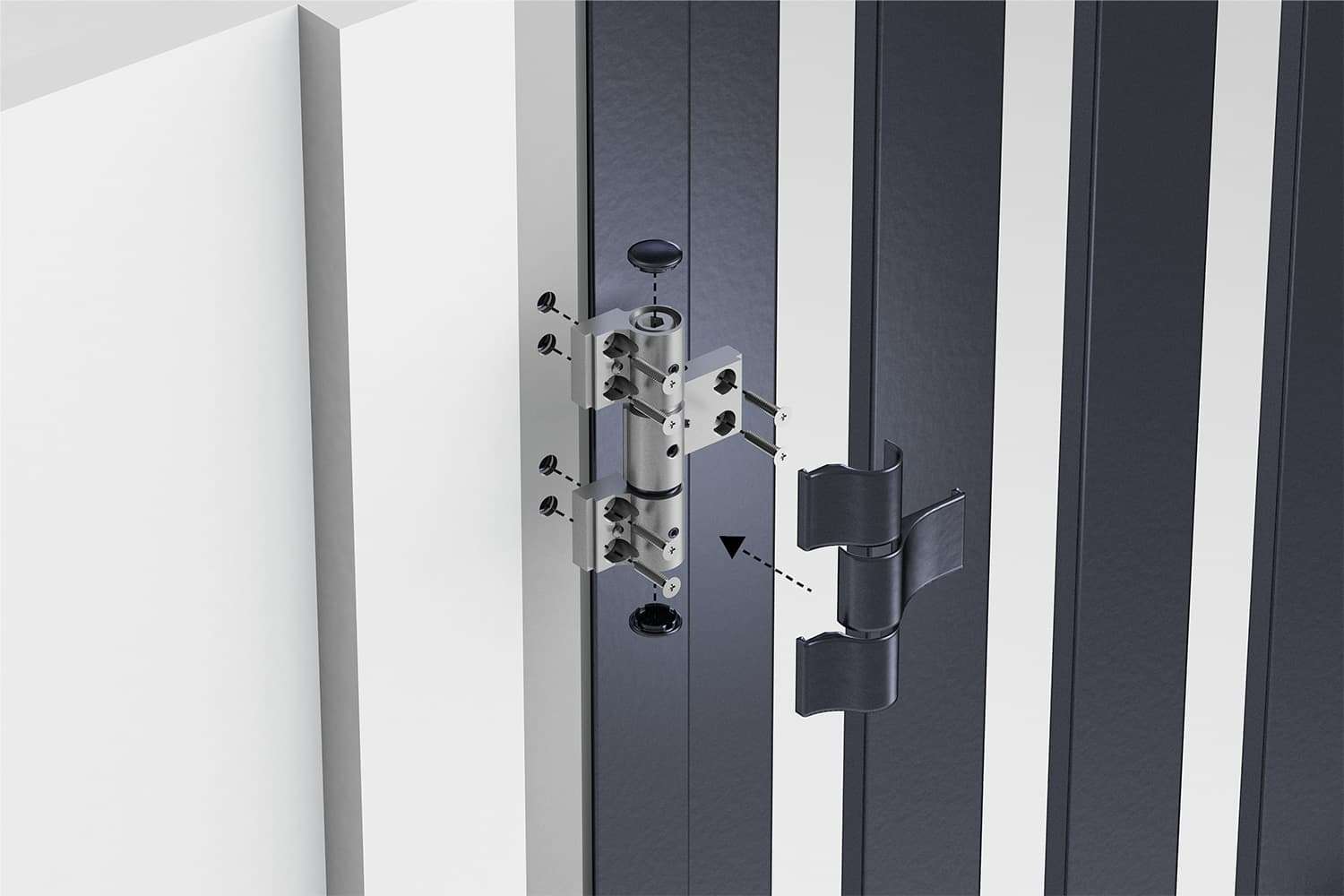

| 2. Установка створки распашных ворот на столбы |
 |

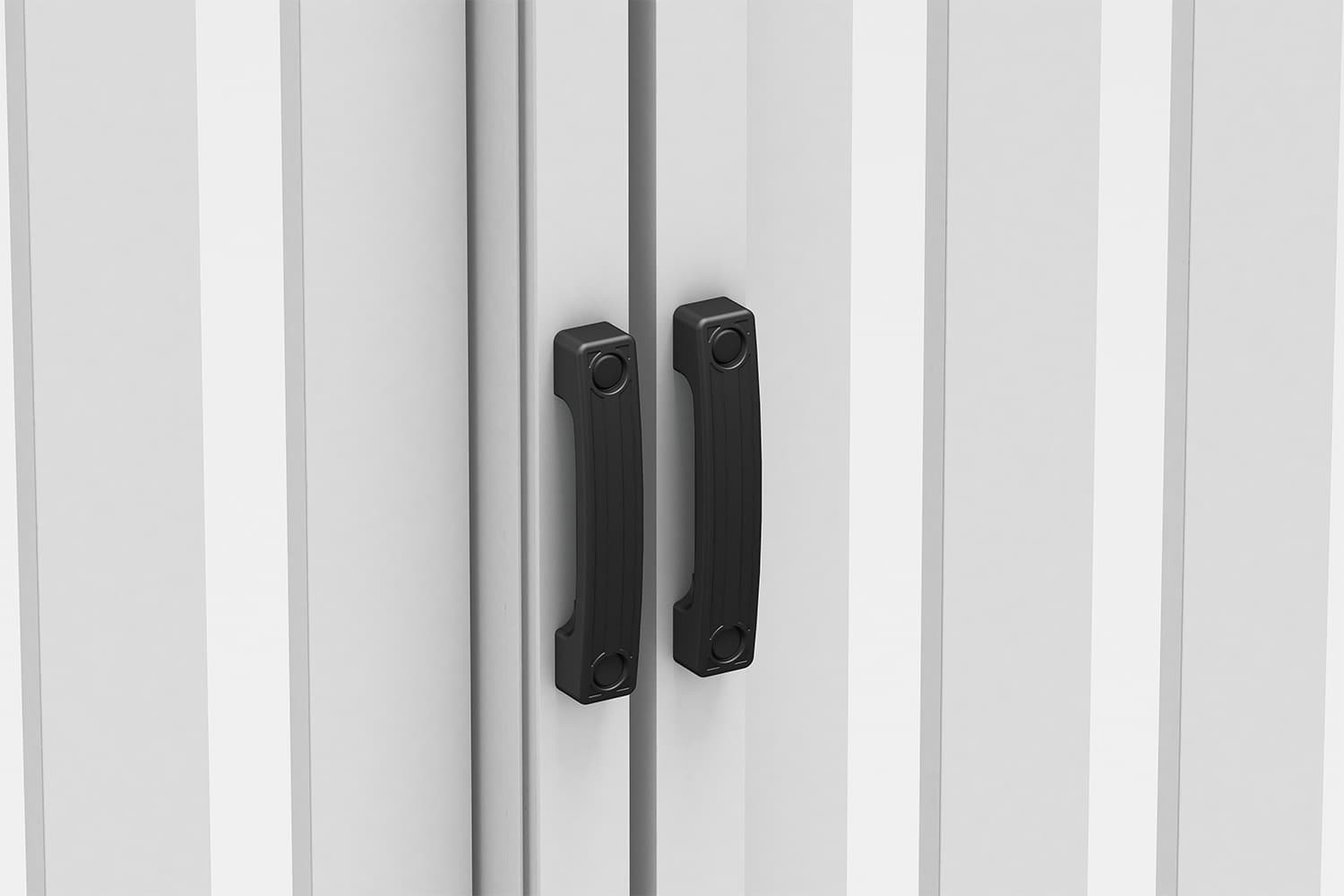

| 3. Установка ручек |
 |

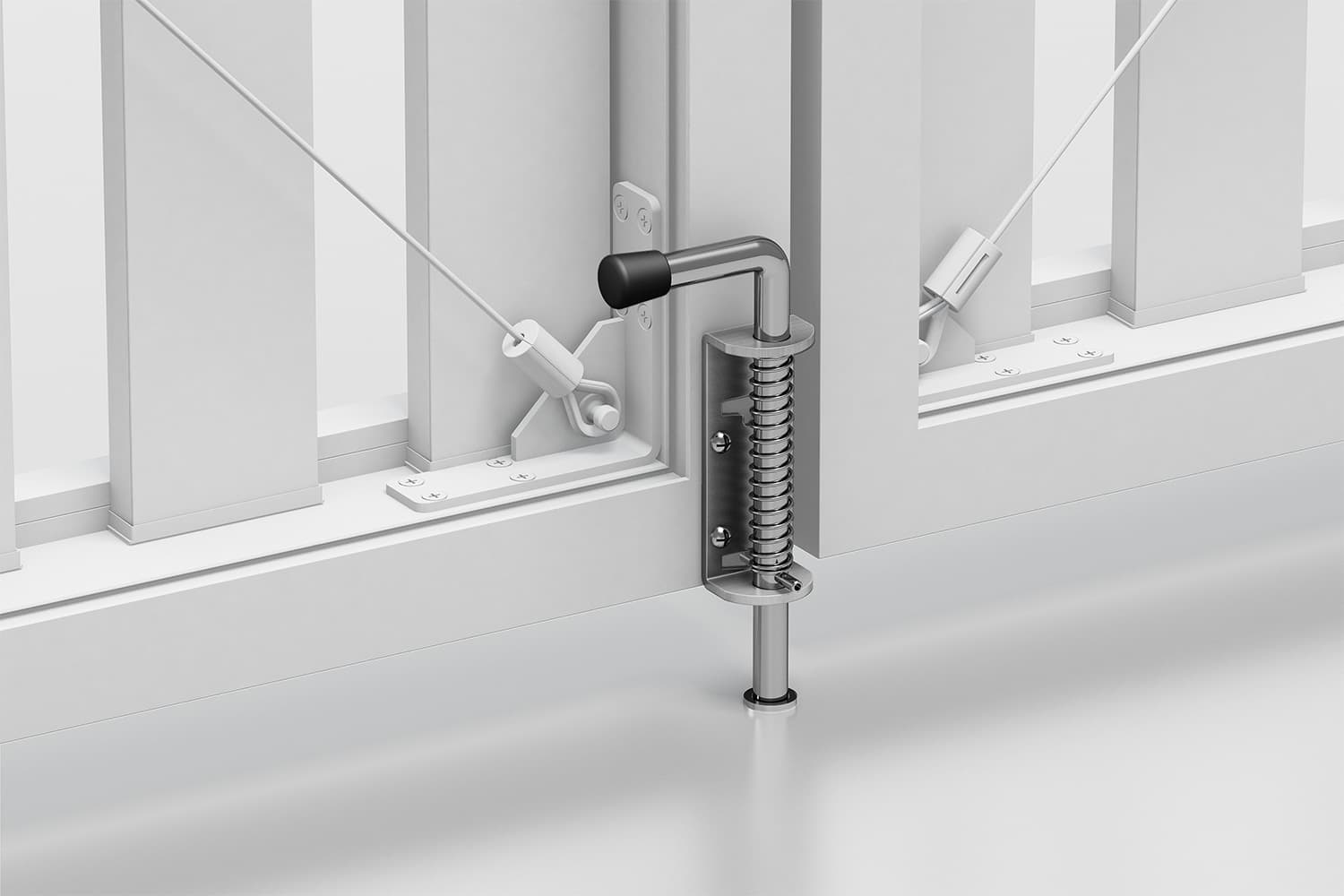

| 4. Установка засова |
 |

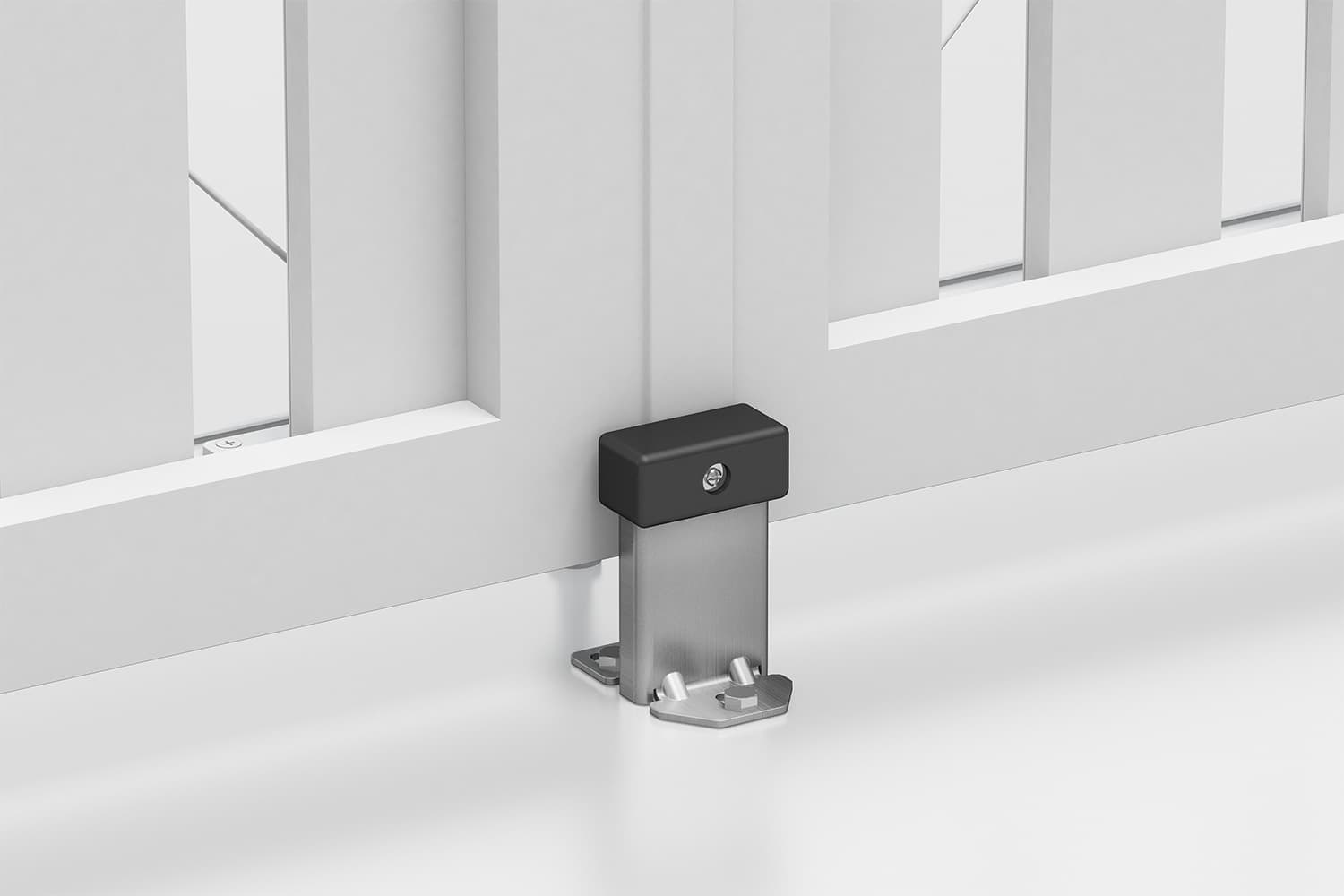

| 5. Установка упоров |
 |

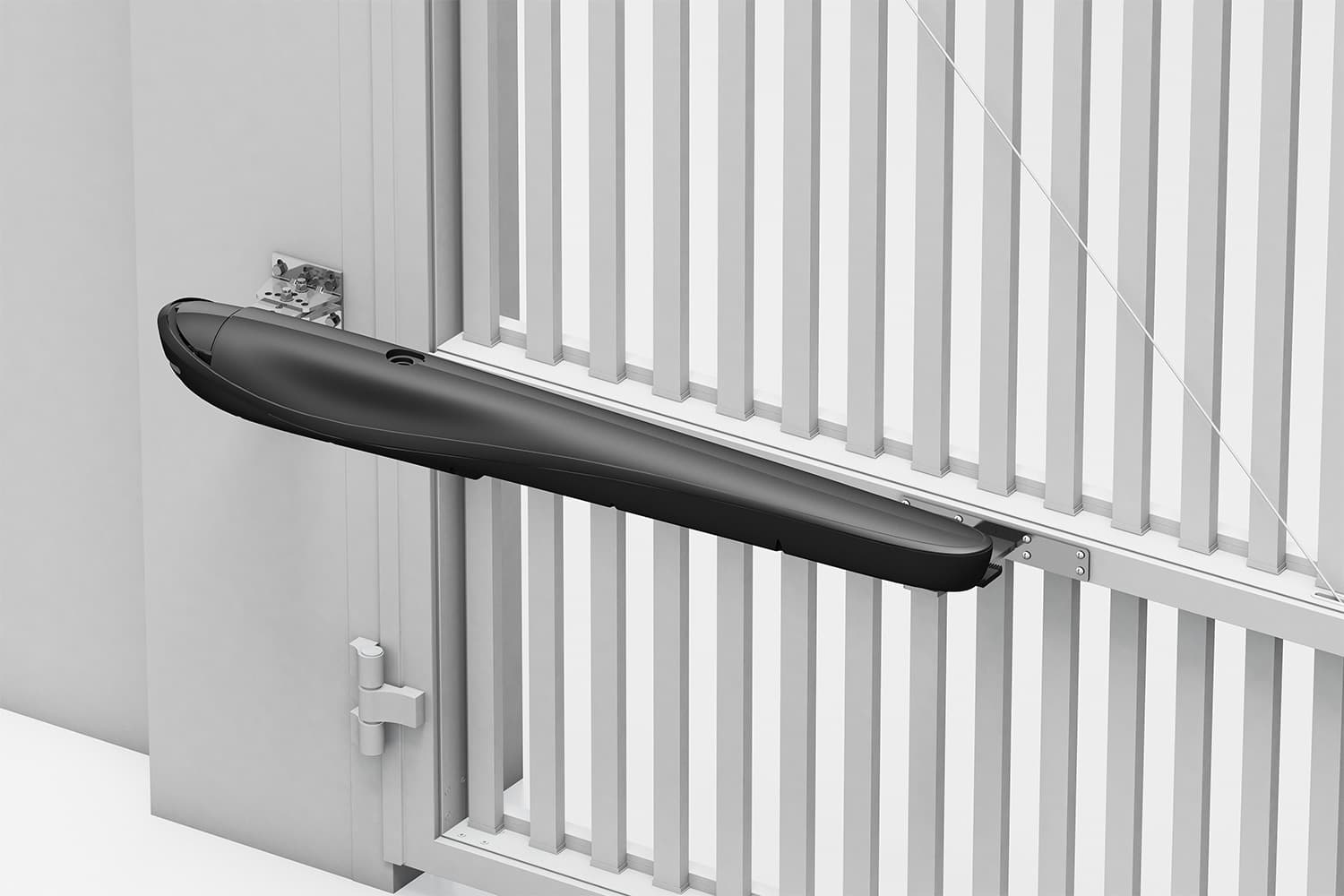

| 6. Установка привода |
 |
*Подробно с инструкцией по монтажу можно ознакомиться по ссылке
Этапы монтажа калитки:

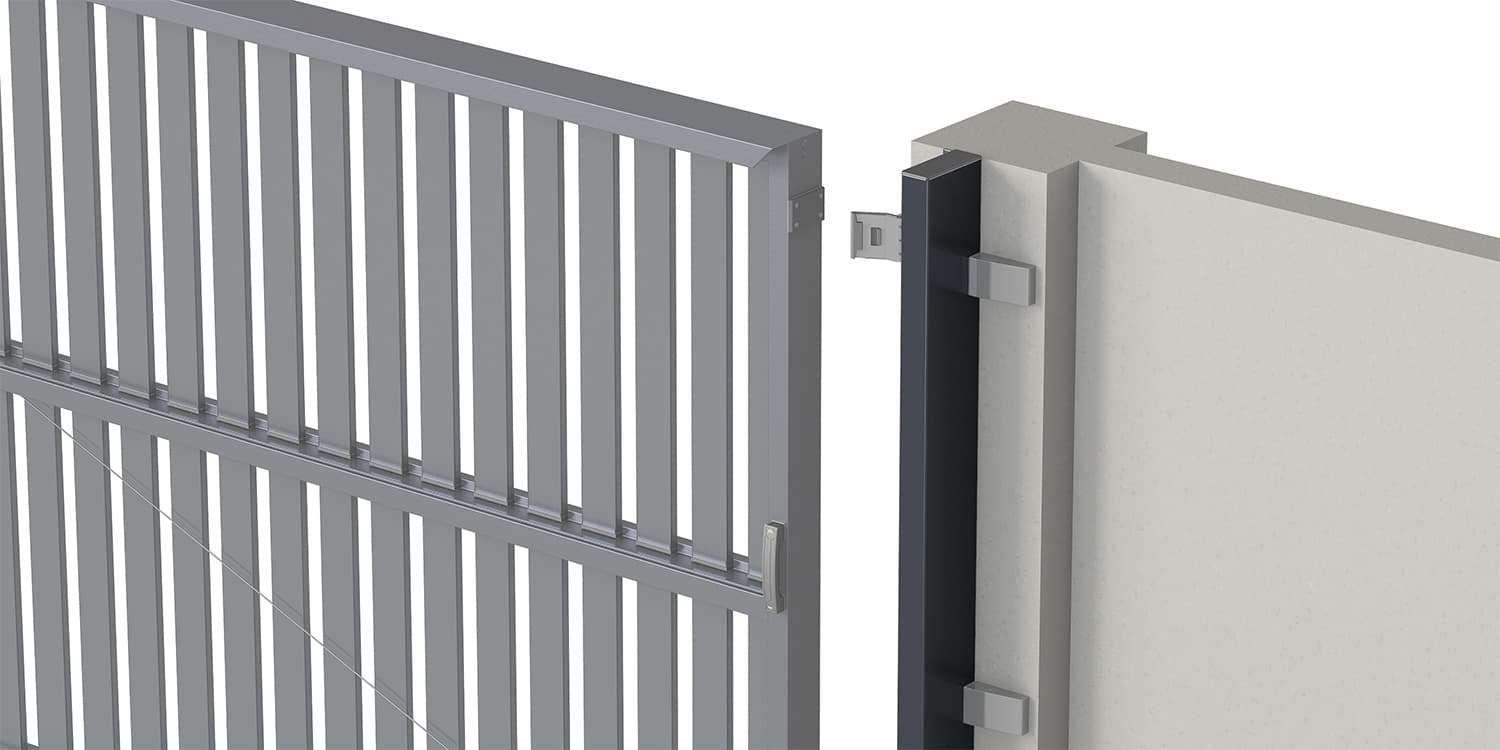

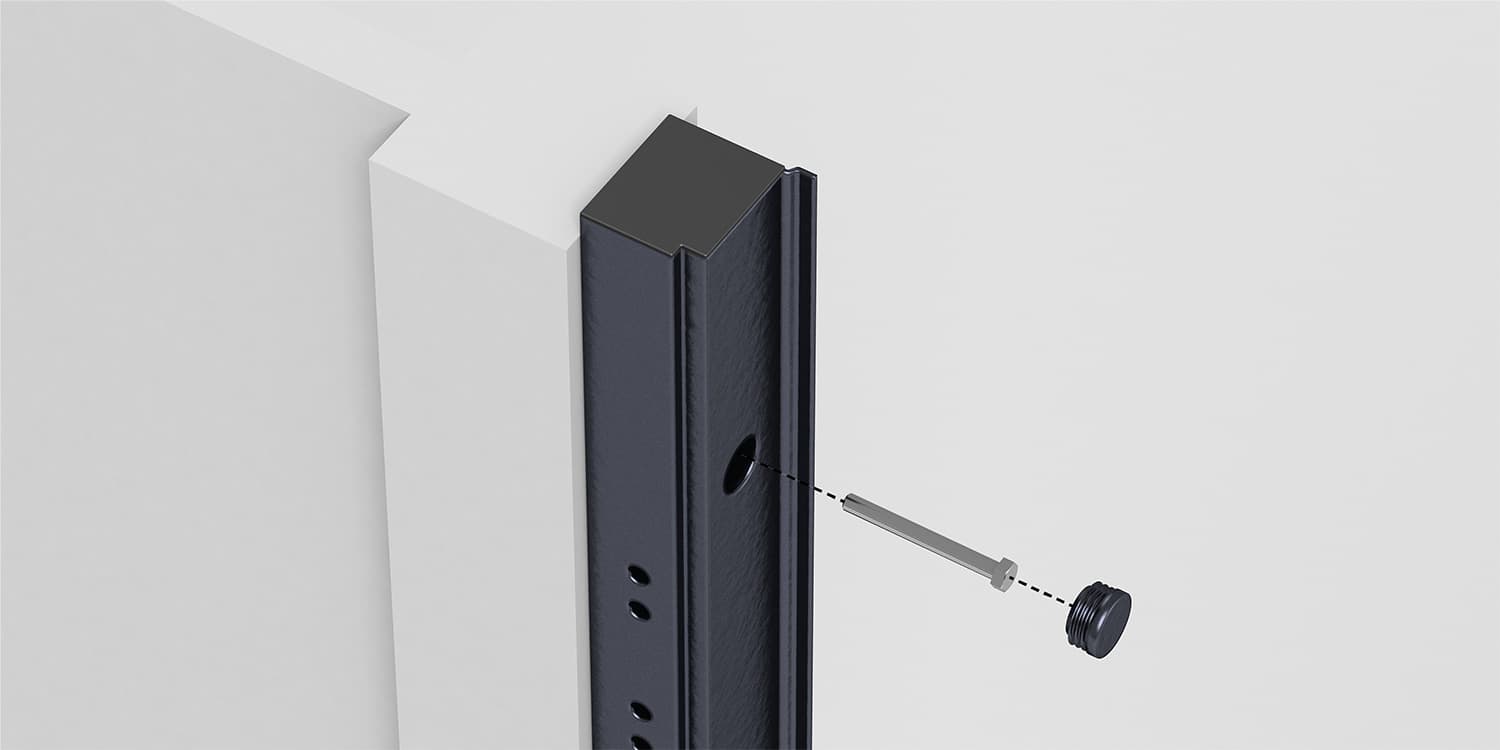

| 1. Установка столбов створки калитки |
 |
| 2. Установка створки калитки на столбы |
 |

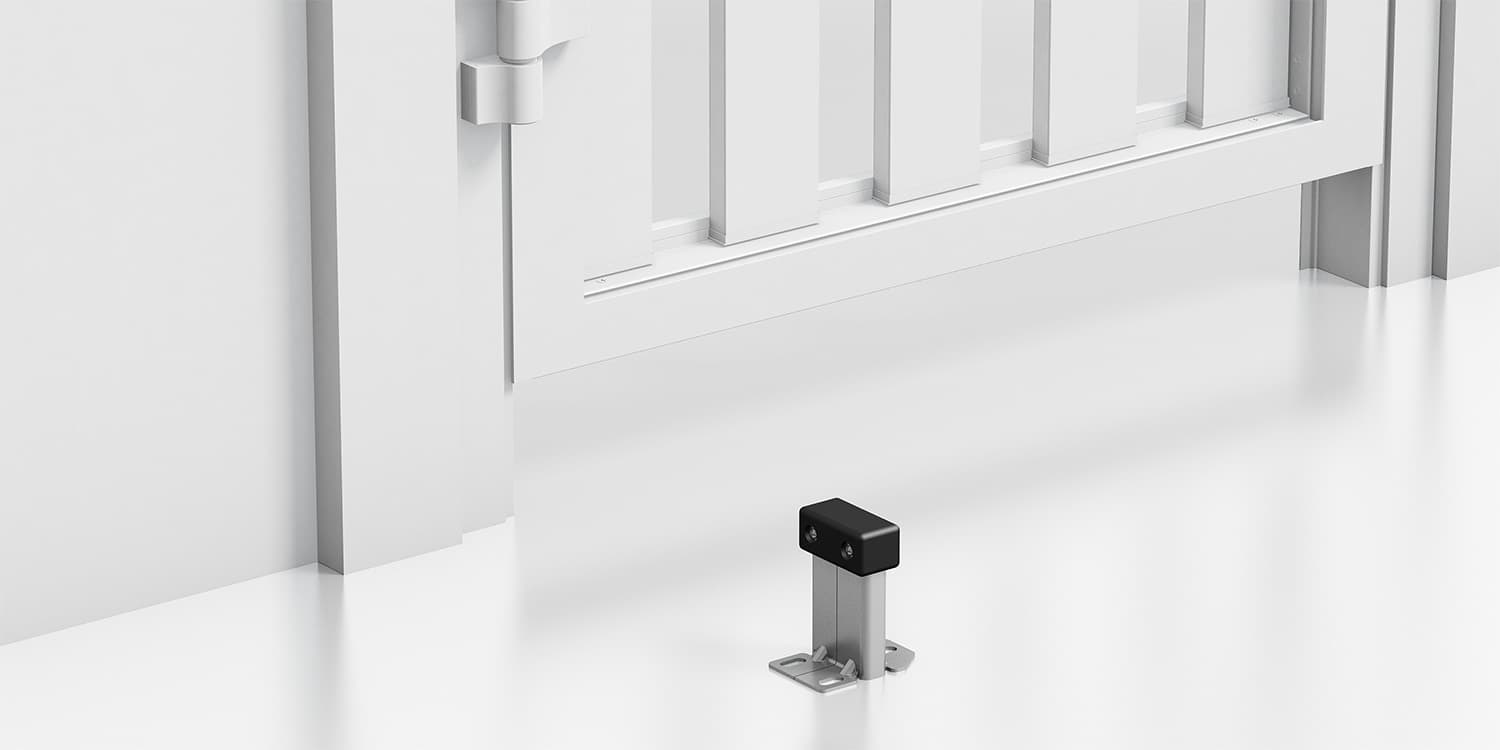

| 3. Установка упоров |
 |

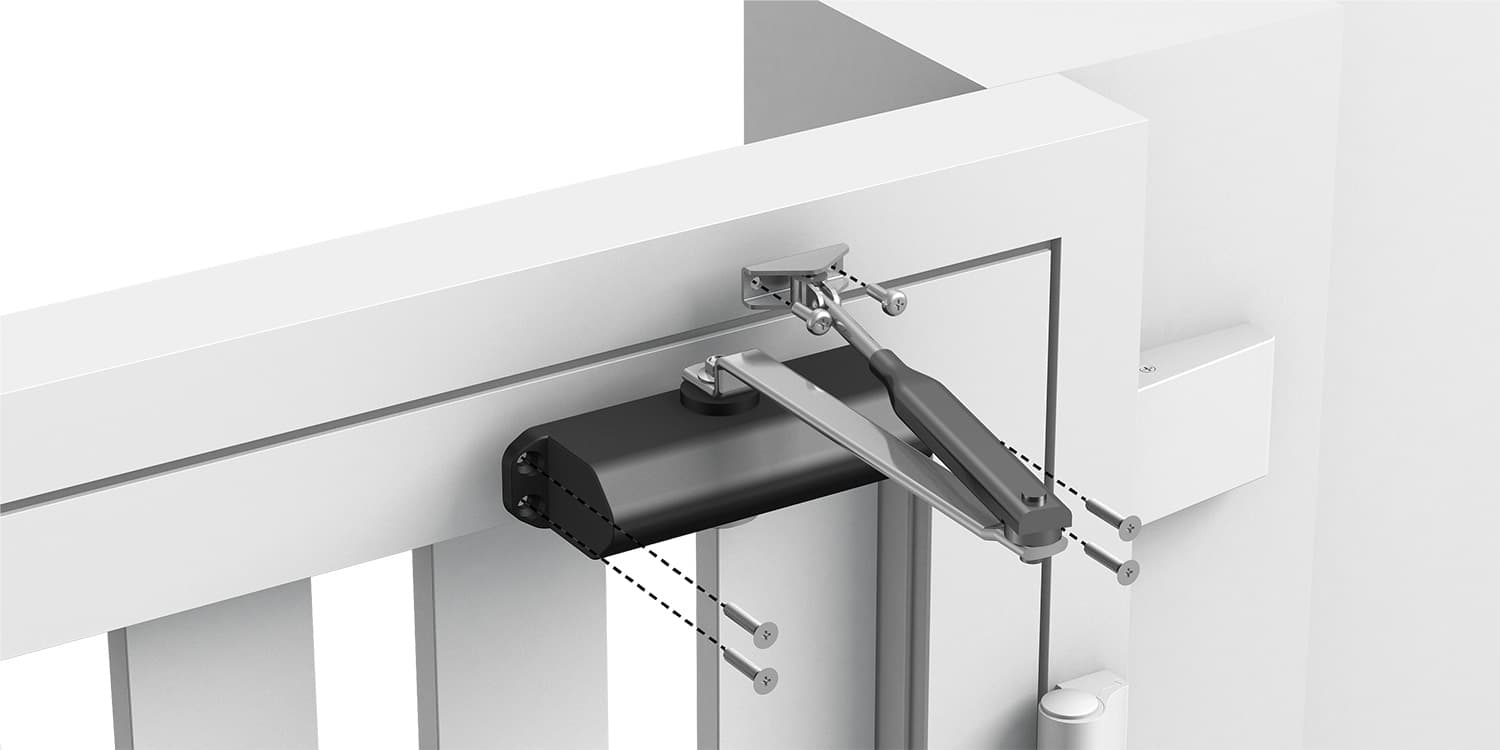

| 4. Установка доводчика |
 |
*Подробно с инструкцией по монтажу можно ознакомиться по ссылке
Рекомендуем доверить подводку электричества и монтаж электропривода опытным специалистам официальных представителей ГК «АЛЮТЕХ». Неправильное подключение элементов системы автоматизации и нарушение рекомендаций по установке могут привести к выходу привода из строя.
Используйте аксессуары, предлагаемые компанией «АЛЮТЕХ». Мы не несем ответственности за нестабильную работу приводной системы при использовании дополнительных устройств, изготовленных другими производителями.
После того, как автоматика установлена, следует выполнить ее приемку. Это позволит застраховать себя от неприятных сюрпризов впоследствии.
Ваши действия и критерии оценки должны быть следующими:
- Удостоверьтесь, что крепление привода и рейки прочное и надежное.
- Выполните разблокировку привода. Откройте и закройте ворота несколько раз вручную. Убедитесь, что нет точек повышенного сопротивления движению. Верните в заблокированное состояние.
- Проведите полный цикл «открытие-закрытие». Убедитесь, что ворота перемещаются в требуемых направлениях, полотно ворот двигается равномерно. В конце открытия и закрытия ворота движутся с медленной скоростью.
- Убедитесь, что встроенная светодиодная подсветка работает. Горит при движении ворот и требуемое время после остановки.
- Проверьте правильность работы подключенных устройств управления (кнопки управления, пульты управления).
- Убедитесь в том, что во всех случаях привод правильно реагирует на срабатывание фотоэлементов (при закрытии ворота останавливаются и затем полностью открываются).
- Проверьте способность привода обнаруживать взаимодействие с посторонними предметами при закрытии. Установите на пол препятствие высотой 50 мм. При соприкосновении ворот с препятствием во время закрытия ворот привод должен остановить ворота и сделать полное открытие.
Ввод в эксплуатацию приводной системы может осуществляться только после успешного завершения проверки. Недопустим частичный ввод в эксплуатацию или временная эксплуатация.
Техническая документация должна содержать: общий чертеж, электрическую схему, руководство по монтажу и эксплуатации, а также график сервисного обслуживания.
Рекомендуем доверить подводку электричества и монтаж электропривода сотрудникам официальных представителей ГК «АЛЮТЕХ». Неправильное подключение элементов системы автоматизации и нарушение рекомендаций по установке могут привести к выходу привода из строя.
Используйте аксессуары, предлагаемые компанией «АЛЮТЕХ». Мы не несем ответственности за нестабильную работу приводной системы при использовании дополнительных устройств, изготовленных другими производителями.
После того, как автоматика установлена, следует выполнить ее приемку. Это позволит застраховать себя от неприятных сюрпризов впоследствии.
Ваши действия и критерии оценки должны быть следующими:
- Разблокируйте привод. Откройте и закройте ворота несколько раз вручную. Убедитесь, что нет точек повышенного сопротивления движению створки ворот. Верните привод в заблокированное состояние.
- Проведите цикл «открытие-закрытие». Убедитесь, что створка ворот перемещается в требуемых направлениях, выполняется полное открытие/закрытие, створка ворот движется равномерно. В полностью открытом и закрытом положениях створка не должна касаться механических упоров ворот.
- Проверьте надлежащее действие подключенных устройств управления (кнопки управления, ключ-выключатель, пульты управления).
- Проверьте правильность работы каждого подключенного устройства безопасности и сигнализации (фотоэлементы, устройства остановки, лампы и т.п.).
- Убедитесь в том, что привод правильно реагирует на срабатывание фотоэлементов (срабатывание фотоэлементов на открытие вызывает остановку движения; срабатывание фотоэлементов на закрытие вызывает остановку, а затем производит полное открытие ворот).
Ввод в эксплуатацию приводной системы может осуществляться только после успешного завершения проверки. Недопустим частичный ввод в эксплуатацию или временная эксплуатация.
Техническая документация должна содержать: общий чертеж, электрическую схему, руководство по монтажу и эксплуатации, а также график сервисного обслуживания.
При монтаже важно соблюдать правильное расположение привода относительно расположения ворот. Монтажные размеры при установке заднего и переднего креплений привода должны быть соблюдены в точности, в противном случае возможны сбои в работе автоматики и ее поломка. Поэтому настоятельно рекомендуем доверить монтаж электропривода сотруднику официального представителя ГК «АЛЮТЕХ».
Используйте аксессуары, предлагаемые компанией «АЛЮТЕХ». Мы не несем ответственности за нестабильную работу приводной системы при использовании дополнительных устройств, изготовленных другими производителями.
После того, как автоматика установлена, следует выполнить ее приемку. Это позволит застраховать себя от неприятных сюрпризов впоследствии.
Ваши действия и критерии оценки должны быть следующими:
- Разблокируйте привод. Откройте и закройте ворота несколько раз вручную. Убедитесь, что нет точек повышенного сопротивления движению створки ворот. Верните привод в заблокированное состояние.
- Проведите несколько циклов «открытие-закрытие». Убедитесь, что створки ворот перемещаются в требуемых направлениях и движутся равномерно.
- Проверьте надлежащее действие подключенных устройств управления (кнопки управления, ключ-выключатель, пульты управления). Проверьте работу электрического замка в случае его установки.
- Проверьте правильность работы каждого подключенного устройства безопасности и сигнализации (фотоэлементы, устройства остановки движения, лампы и т.п.).
Ввод в эксплуатацию приводной системы может осуществляться только после успешного завершения проверки. Недопустим частичный ввод в эксплуатацию или временная эксплуатация.
Техническая документация должна содержать: общий чертеж, электрическую схему, руководство по монтажу и эксплуатации, а также график сервисного обслуживания.
Монтаж
Чтобы обеспечить долгую и надежную эксплуатацию изделий, нужно их правильно установить. Качественный монтаж – залог долговечности конструкций. Установку должны производить мастера, обладающие специальными знаниями и опытом.
Качественный монтаж позволит сохранить высокие эксплуатационные характеристики изделий. Гарантийные обязательства распространяются исключительно на конструкции, установкой которых занимались инженеры официальных партнеров ALUTECH.
Подготовка к установке и приемка работы
Секционные ворота
Гарантийные обязательства действуют только на конструкции, установку которых производили специалисты официального партнера ALUTECH.
После завершения монтажа нужно выполнить приемку работы. Эта процедура включает следующее:
- Подвергните ворота тщательному осмотру. На полотне не должно быть царапин, сколов и других повреждений.
- Монтажники обязаны продемонстрировать работоспособность конструкции. Важно, чтобы ворота работали плавно, не издавая громких звуков. Не должно быть рывков и заклинивания. Это в равной степени относится как изделиям с ручным приводом, так и с автоматическим. Для проверки ворот нужно произвести пять циклов подъема/опускания полотна.
- Для проверки сбалансированности конструкции поднимите полотно на 50% высоты проема и опустите его. Положение ворот не должно измениться. Если изделие с автоматическим приводом, сначала разблокируйте его (переведите в режим ручного управления).
- Посредством небольшого усилия надавите на нижнюю, а затем и верхнюю панель с наружной стороны конструкции. Между проемом и полотном не должно появляться зазоров.
- Если на панели осталась защитная пленка, ее нужно удалить не позднее 7 дней после установки конструкции.
В случае выявления, перечисленных выше недостатков, монтажники обязаны устранить их. - После завершения установки заказчику выдается: руководство по эксплуатации ворот и паспорт изделия. В нем должна стоять печать компании, выполнившей монтаж, и дата выполнения работы.
Роллетные системы
Установка роллетных систем должна производиться исключительно специалистами.
Процесс приемки изделия включает демонстрацию его работы. Передаваемая конструкция должна быть годной к использованию и безопасной. Специалист, проводивший монтаж, также обязана объяснить правила эксплуатации роллетной системы.
Алгоритм приемки-передачи изделия
Монтажник осматривает компоненты конструкции, чтобы убедиться в ее годности к эксплуатации.
Проверку годности можно производить в ходе монтажа или перед демонстрацией работоспособности системы.
|
Проверяемый элемент |
Критерий годности |
|
Внешний вид |
|
|
Крепление |
|
|
Крепеж |
|
Монтажник также должен проверить годность:
шин направляющих, профиля концевого, вала, боковых замков, подшипниковых узлов, капсул, дистанционных колец, подвеса полотна, ригеля и ригельного замка, подвижных кареток, электромотора, электропроводки и системы безопасности, встроенной АМС (если она есть).
Проверка функционирования роллетной системы производится посредством двукратного подъема и опускания. В ходе тестирования монтажник выполняет контроль годности следующих компонентов:
|
Проверяемый элемент |
Критерий годности |
|
Полотно |
|
|
Направляющие полотна |
|
|
Суппорты |
|
|
Ручной привод (кроме ПИМ) |
|
|
Пружинно-инерционный механизм |
|
|
Электромотор |
|
|
Проводка |
|
|
Автоматика |
|
Монтажник также проверяет годность следующих компонентов (если они присутствуют):
- Системы блокировки аварийного открывания.
- Подвижной каретки.
После завершения тестирования работы роллет нужно ограничить доступ посторонних к крепежным компонентам. В шинах направляющих ставятся специальные заглушки.
На завершающем этапе процедуру выполняется следующее:
- Монтажник демонстрирует заказчику функциональность роллет и систем безопасности.
- Производится выдача паспорта устройства заказчику.
- Заказчика обучают управлению изделием и правилам безопасной эксплуатации.
Правильная установка и профессионально проведенная приемка-передача устройства дает возможность получить максимально качественный опыт использования роллет.
Откатные ворота
Установка откатных ворот включает монтаж следующих компонентов:
- Опорной рамы.
- Роликовых опор.
- Створки ворот на опорную раму.
- Удерживающих столбцов.
- Раскосов.
- Притвора.
- Привода.
*Подробная инструкция по установке откатных ворот.
Распашные ворота
Установка распашных ворот включает монтаж следующих компонентов:
- Столбцов створки.
- Створки ворот на столбцы.
- Ручек.
- Засова.
- Упоров.
- Привода.
*По ссылке можно ознакомиться с подробной инструкцией по установке распашных ворот.
Калитки
Установка калитки включает монтаж следующих компонентов:
- Столбцов створки калитки.
- Створки калитки на столбцы.
- Упоров.
- Доводчика.
*По ссылке подробная инструкция по установке.
Автоматика для гаражных ворот
Установку электропроводки и привода – задача для квалифицированного монтажника. Лучше всего доверить ее решение представителями ALUTECH. Некорректное подключение компонентов системы автоматики и несоблюдение рекомендаций по монтажу может привести поломке устройства.
Необходимо использовать аксессуары, которые предлагает ALUTECH. Компания не несет ответственности за некорректную работу привода, если применяется дополнительное оборудование других брендов.
После завершения монтажа нужно произвести приемку автоматики по следующему алгоритму:
- Проверьте крепление рейки и привода.
- Разблокируйте привод. Произведите открытие/закрытие ворот вручную. Повторите цикл несколько раз. Проверьте есть ли точки высокого сопротивления движению. Затем верните устройство в заблокированное состояние.
- Произведите полный цикл открытия/закрытия. Перемещение ворот должно быть строго по установленным направлениям. Полотно при этом движется равномерно. На завершающем этапе цикла открытия/закрытия скорость движения снижается.
- Проверьте работу светодиодной подсветки. Она должна работать во время движения ворот и заданное время после остановки.
- Проверьте работоспособность кнопок и пультов управления.
- Протестируйте, как реагирует привод на сигналы фотоэлементов. При закрытии происходит остановка ворот. После этого они должны произвести полное открытие.
- Протестируйте, как привод реагирует на препятствия при выполнении цикла закрытия. Поставьте на пол какой-либо предмет. Его высота должна составлять 50 мм. После контакта полотна с ним во время цикла закрытия должна произойти остановка и последующее полное открытие.
Приводную систему вводят в эксплуатацию только после того, как было проведено ее успешное тестирование.
Заказчик должен получить техническую документацию. В ее число входит график сервисного обслуживания, электросхема, руководство по установке и эксплуатации и общий чертеж.
Автоматика для откатных ворот
Установку электропроводки и привода – задача для квалифицированного монтажника. Лучше всего доверить ее решение представителями ALUTECH. Некорректное подключение компонентов системы автоматики и несоблюдение рекомендаций по монтажу может привести поломке устройства.
Необходимо использовать аксессуары, которые предлагает ALUTECH. Компания не несет ответственности за некорректную работу привода, если применяется дополнительное оборудование других брендов.
После завершения монтажа нужно произвести приемку автоматики по следующему алгоритму:
- Произведите разблокировку привода. Затем нужно выполнить открытие и закрытие ворот вручную. Следует убедиться в том, что точки высокого сопротивления движению створок отсутствуют. После этого переведите привод в заблокированное состояние.
- Протестируйте цикл открытия/закрытия. Створки должны двигаться в заданных направлениях. Цикл открытие/закрытие выполняется полностью. При этом створки перемещаются равномерно. В полностью открытом или закрытом состоянии они не должны соприкасаться с упорами ворот.
- Произведите проверку работы кнопок, пультов управления и ключа-выключателя.
- Убедитесь в правильном функционировании сигнализации и устройств безопасности: лампы, фотоэлементов и т. д.
- Проверьте реагирование привода на сигналы фотоэлементов. При их срабатывании на открытии движение должно прекратиться. Срабатывание фотоэлементов на закрытие приводит к остановке. Затем выполняется полный цикл открытия.
Приводную систему вводят в эксплуатацию только после того, как было проведено ее успешное тестирование.
Заказчик должен получить техническую документацию. В ее число входит график сервисного обслуживания, электросхема, руководство по установке и эксплуатации и общий чертеж.
Автоматика для распашных ворот
В ходе установке важно уделить внимание правильному размещению устройства относительно расположения ворот. Следует строго соблюдать монтажные размеры при установке переднего и заднего креплений привода. Иначе могут возникнуть сбои в ходе эксплуатации автоматики. Лучше всего доверить ее решение представителями ALUTECH.
Необходимо использовать аксессуары, которые предлагает ALUTECH. Компания не несет ответственности за некорректную работу привода, если применяется дополнительное оборудование других брендов.
После завершения монтажа нужно произвести приемку автоматики по следующему алгоритму:
- Произведите разблокировку привода. Затем нужно выполнить открытие и закрытие ворот вручную. Следует убедиться в том, что точки высокого сопротивления движению створок отсутствуют. После этого переведите привод в заблокированное состояние.
- Протестируйте несколько раз цикл открытия/закрытия. Важно, чтобы створки двигались в заданных направлениях. Их перемещение должно быть равномерным.
- Произведите проверку работы кнопок, пультов управления и ключа-выключателя. Если есть электрозамок, его функциональность также нужно протестировать.
- Убедитесь в правильной работе сигнализации и устройств безопасности: лампы, фотоэлементов и т. д.
Приводную систему вводят в эксплуатацию только после того, как было проведено ее успешное тестирование.
Заказчик должен получить техническую документацию. В ее число входит график сервисного обслуживания, электросхема, руководство по установке и эксплуатации и общий чертеж.
